Pahalang kumpara sa mga vertical na bomba: Pag -unawa sa mga pangunahing pagkakaiba

Pahalang at patayong mga bomba ay dalawa sa mga pinaka -karaniwang uri ng mga bomba na ginagamit sa iba't ibang mga industriya, mula sa paggamot sa tubig at agrikultura hanggang sa pagmamanupaktura. Pareho silang nagsisilbi sa pangunahing pag -andar ng paglipat ng mga likido, ngunit ang kanilang natatanging disenyo, oryentasyon, at mga katangian ng pagpapatakbo ay humantong sa mga makabuluhang pagkakaiba sa kanilang mga aplikasyon at pagganap.

Ang layunin ng artikulong ito ay upang galugarin ang mga pangunahing pagkakaiba -iba, na nagbibigay ng isang malinaw na paghahambing ng kanilang disenyo, pakinabang, kawalan, at karaniwang mga kaso ng paggamit . Sa pamamagitan ng pag-unawa sa mga pagkakaiba-iba na ito, ang mga mambabasa ay mas mahusay na kagamitan upang piliin ang pinaka-angkop na bomba para sa kanilang mga tiyak na pangangailangan, tinitiyak ang pinakamainam na kahusayan, pagiging maaasahan, at pagiging epektibo.

Ano ang isang pahalang na bomba?

A Horizontal Pump ay isang uri ng bomba kung saan ang Ang bomba shaft ay nakatuon nang pahalang . Ang disenyo na ito ay maaaring ang pinaka -karaniwang at nakikilalang pagsasaayos ng bomba. Ang likido ay pumapasok sa bomba sa gitna ng impeller at pinalabas sa isang tamang anggulo sa linya ng pagsipsip.

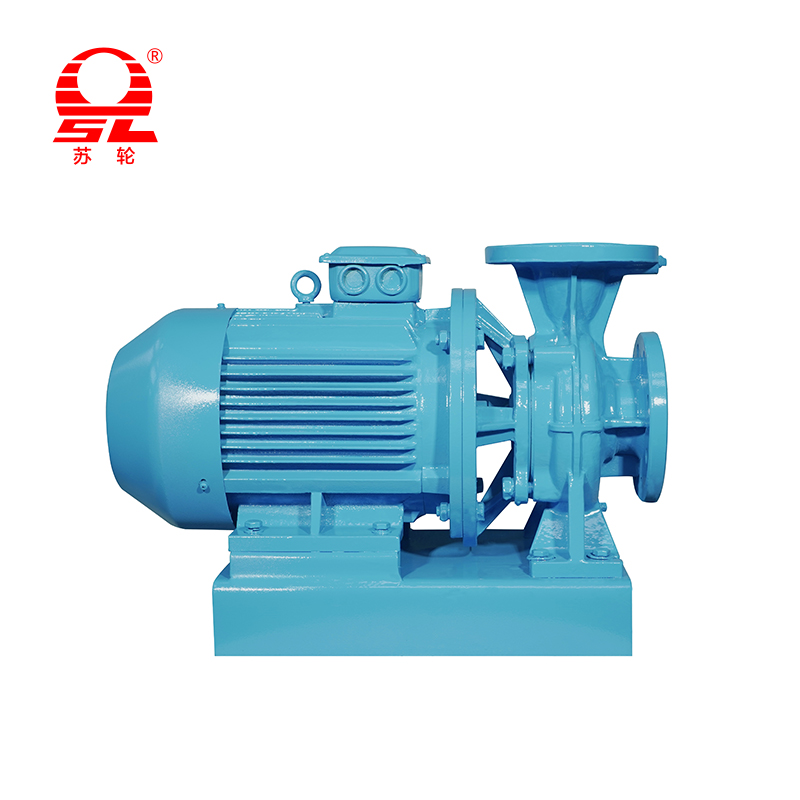

Ang isang karaniwang halimbawa ay ang Horizontal centrifugal pump , na gumagamit ng isang umiikot na impeller upang madagdagan ang bilis at presyon ng likido. Ang mga ito ay lubos na maraming nalalaman at malawak na ginagamit sa mga aplikasyon tulad ng Mga sistema ng supply ng tubig, patubig, paglilipat ng pang -industriya na likido, at pagproseso ng kemikal . Ang kanilang prangka na disenyo ay nagbibigay -daan para sa madaling pag -access sa mga sangkap, na pinapasimple ang pagpapanatili at pag -aayos.

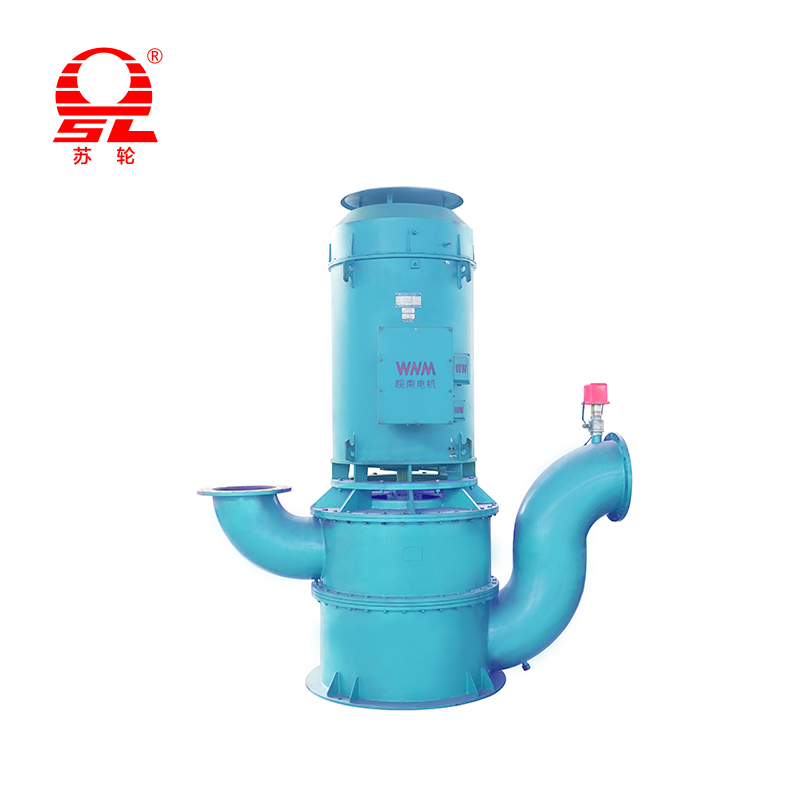

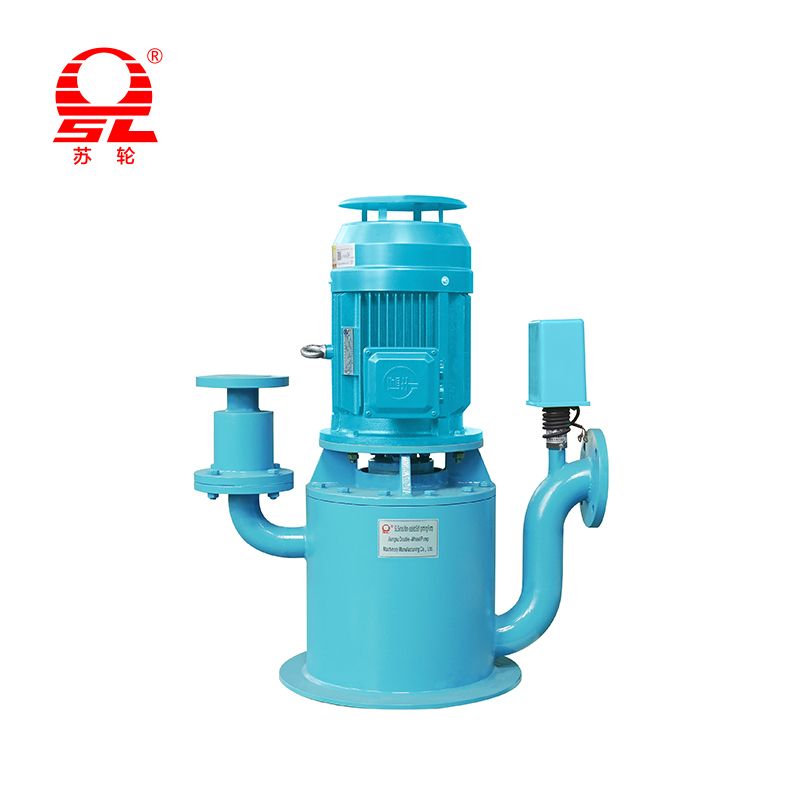

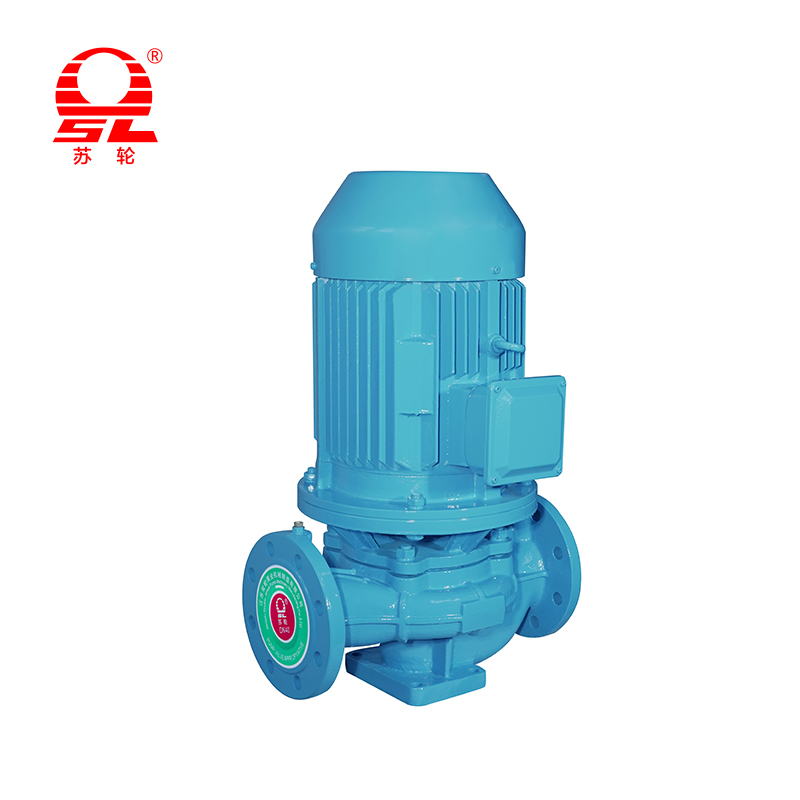

Ano ang isang Vertical pump?

A vertical pump ay isang bomba kung saan ang Ang bomba shaft ay nakatuon nang patayo . Ang oryentasyong ito ay nagbibigay -daan sa bomba na mai -install sa isang mas maliit na bakas ng paa, na ginagawang perpekto para sa masikip na mga puwang. Ang bomba ay maaaring bahagyang o ganap na nalubog sa likido.

Ang isang pangunahing halimbawa ay ang Vertical turbine pump , na madalas na ginagamit sa malalim na mga balon o sumps. Ang isa pang uri ay ang Submersible Pump , na kung saan ay ganap na nalubog sa likido. Ang mga vertical na bomba ay karaniwang ginagamit para sa mga aplikasyon kung saan ang mapagkukunan ng likido ay nasa ilalim ng antas ng lupa, tulad ng Malalim na mahusay na pumping, paggamot ng wastewater, at mga sistema ng proteksyon ng sunog . Ang kanilang disenyo ay tumutulong upang malutas ang mga isyu na may kaugnayan sa mga likidong may mataas na temperatura o limitadong magagamit na puwang.

Mga pangunahing pagkakaiba sa pagitan ng pahalang at patayong mga bomba

Disenyo at Pag -configure: Ang pinaka -maliwanag na pagkakaiba ay ang kanilang oryentasyon. Mga pahalang na bomba may a Pahalang na baras at karaniwang naka -install sa isang baseplate. Ginagawa nitong madali silang ma -access ngunit nangangailangan ng isang mas malaking espasyo sa sahig. Sa kaibahan, Vertical pumps may a Vertical shaft , na may motor na naka -mount sa itaas ng bomba. Ang disenyo na ito ay nagbibigay -daan sa kanila na malubog o mai -install sa isang sump o isang hukay, na makabuluhang binabawasan ang kanilang bakas ng paa.

Mga Kinakailangan sa Space: Vertical Pumps ay ang malinaw na nagwagi para sa pag -save ng puwang. Dahil ang kanilang moto ay nakasalansan sa tuktok ng bomba, mayroon silang mas maliit bakas ng paa Kumpara sa mga pahalang na bomba. Ginagawa nitong perpekto ang mga bomba para sa mga pag -install kung saan limitado ang espasyo sa sahig, tulad ng sa maliliit na halaman o mga pump house. Mga pahalang na bomba nangangailangan ng higit pa Space Space Para sa parehong bomba at motor, dahil sila ay magkatabi.

NPSH (Net Positive Suction Head): NPSH ay ang presyon sa suction port ng isang bomba na kinakailangan upang maiwasan ang cavitation. Vertical Pumps ay madalas na idinisenyo upang malubog sa likido, na nagbibigay ng isang positibong ulo ng pagsipsip at mahusay Pagganap ng NPSH . Ginagawa nitong angkop ang mga ito para sa mga aplikasyon na may isang mababang antas ng likido o ang mga paghawak ng mga likidong may mataas na temperatura na malapit sa kanilang kumukulo. Mga pahalang na bomba maaaring mas madaling kapitan Mga isyu sa NPSH , dahil madalas silang kailangang mailagay sa ilalim ng mapagkukunan ng likido upang matiyak ang sapat na presyon ng pagsipsip, na hindi palaging magagawa.

Pag -install at Pagpapanatili: Pag -install para sa Mga pahalang na bomba sa pangkalahatan ay mas simple at hindi gaanong kumplikado. Mas madali silang mag -level at ihanay. Ang kanilang mga sangkap ay madaling ma -access, paggawa pagpapanatili at pag -aayos diretso. Para sa Vertical Pumps , ang pag -install ay maaaring maging mas kumplikado, lalo na para sa malalim na maayos o isusumite na mga uri, na madalas na nangangailangan ng dalubhasang kagamitan sa pag -aangat. Pagpapanatili ay mas mahirap din, dahil ang pag-access sa impeller at iba pang mga nakalubog na sangkap ay maaaring maging mahirap at oras-oras.

Mga Aplikasyon: Mga pahalang na bomba ay hindi kapani-paniwalang maraming nalalaman at ang go-to choice para sa isang malawak na hanay ng mga aplikasyon, kabilang ang Ang supply ng tubig, patubig, at paglilipat ng pang -industriya na likido kung saan kinakailangan ang isang matatag na daloy. Vertical Pumps Excel sa mga tiyak na aplikasyon, lalo na ang mga kinasasangkutan Mga kondisyon ng mababang-NPSH, malalim na mahusay na pumping, paggamot ng wastewater , at iba pang mga sitwasyon kung saan ang mapagkukunan ng likido ay nasa ilalim ng lokasyon ng bomba. Malawak din silang ginagamit sa Mga Sistema ng Proteksyon ng Sunog dahil ang mga ito ay maaasahan at hindi nangangailangan ng isang panlabas na sistema ng priming.

Kahusayan at gastos: Ang kahusayan ng parehong mga uri ng bomba ay maaaring maging napakataas, ngunit higit na nakasalalay sa tiyak na disenyo at aplikasyon. Gayunpaman, Mga pahalang na bomba Karaniwan ay may isang bahagyang gilid sa mga tuntunin ng kahusayan para sa karaniwang paglipat ng likido, higit sa lahat dahil sa mas simpleng disenyo. Vertical Pumps maaaring magkaroon ng mas mababang kahusayan sa ilang mga kaso dahil sa mas mahabang baras at pagdadala ng alitan. Sa mga tuntunin ng Gastos , ang Paunang presyo ng pagbili ng a Horizontal Pump ay madalas na mas mababa. Gayunpaman, kapag isinasaalang -alang ang pangkalahatang gastos sa pagpapatakbo , Ang mga vertical na bomba ay maaaring maging mas matipid sa katagalan para sa mga tiyak na mga application na mababa ang NPSH sa pamamagitan ng pag-iwas sa pangangailangan para sa mga mamahaling pagbabago sa suction-side.

Talahanayan ng paghahambing ng parameter

Mga kalamangan at kawalan

Mga pahalang na bomba

Kalamangan

• Madaling pagpapanatili: Ang mga pangunahing sangkap ay madaling ma -access, pinasimple ang mga regular na pagpapanatili, inspeksyon, at pag -aayos. Binabawasan nito ang mga gastos sa downtime at paggawa.

• Mataas na kahusayan: Para sa mga karaniwang aplikasyon ng paglipat ng likido, ang mga pahalang na bomba ay madalas na mas mahusay dahil sa isang mas simple at mas direktang landas ng daloy.

• Versatility: Ang mga ito ay lubos na maraming nalalaman at malawak na magagamit sa iba't ibang laki at mga pagsasaayos, na ginagawang angkop para sa isang malawak na hanay ng mga aplikasyon.

• Mas mababang paunang gastos: Sa maraming mga kaso, ang paunang gastos sa pagbili at pag -install para sa isang pahalang na bomba ay mas mababa kumpara sa isang patayong bomba na magkatulad na kapasidad.

Mga Kakulangan

• Mas malaking bakas ng paa: Nangangailangan sila ng mas maraming espasyo sa sahig, na maaaring maging isang makabuluhang pagpilit sa mga pasilidad na may limitadong espasyo.

• Mga isyu sa NPSH: Ang mga ito ay mas madaling kapitan ng net positibong mga isyu sa pagsipsip ng ulo, na nangangailangan ng maingat na pag -install at kung minsan ay isang mas mababang paglalagay kaysa sa mapagkukunan ng likido upang maiwasan ang cavitation.

• Hindi isusumite: Ang mga pahalang na bomba ay hindi idinisenyo upang malubog sa likido, na nililimitahan ang kanilang paggamit sa ilang mga aplikasyon tulad ng mga malalim na balon o sumps.

Vertical Pumps

Kalamangan

• Mas maliit na bakas ng paa: Ang kanilang patayo, nakasalansan na disenyo ay nangangailangan ng makabuluhang mas kaunting puwang sa sahig, na ginagawang perpekto para sa mga pag -install sa masikip na mga puwang.

• Mas mahusay na pagganap ng NPSH: Sa pamamagitan ng pagiging nalubog sa likido, likas na mayroon silang mas mahusay na pagganap ng NPSH, na pumipigil sa cavitation at mahalaga para sa paghawak ng mataas na temperatura o pabagu-bago ng likido.

• Mahusay para sa mga tukoy na aplikasyon: Ang mga ito ay lubos na mahusay para sa mga application tulad ng malalim na mahusay na pumping at sump kanal, kung saan ang mapagkukunan ng likido ay nasa ilalim ng bomba.

• Walang kinakailangang priming: Kapag nalubog, sila ay nagpapasigla sa sarili, tinanggal ang pangangailangan para sa mga panlabas na priming system.

Mga Kakulangan

• Kumplikadong pagpapanatili: Ang pag-access sa mga nakalubog na sangkap ay maaaring maging mahirap at oras-oras, na nangangailangan ng dalubhasang pag-aangat ng kagamitan at pagtaas ng mga gastos sa pagpapanatili at downtime.

• Mas mataas na paunang gastos: Ang paunang gastos ay maaaring mas mataas dahil sa kanilang dalubhasang mga kinakailangan sa disenyo at pag -install.

• Potensyal para sa mas mababang kahusayan: Habang ang lubos na mahusay sa kanilang mga tukoy na aplikasyon, ang kahusayan ng isang vertical pump ay maaaring minsan ay mas mababa kaysa sa isang pahalang na bomba sa karaniwang mga sitwasyon ng paglilipat dahil sa mas mahabang baras at pagtaas ng pagkikiskisan.

Pagpili ng tamang bomba

Mga kadahilanan na dapat isaalang -alang

• Mga rate ng daloy at mga kinakailangan sa ulo: Alamin ang kinakailangang dami ng likido (rate ng daloy) at ang taas kung saan kailangan itong itinaas (ulo). Ang mga ito ay pangunahing sa pagsukat ng anumang bomba.

• Magagamit na puwang: Suriin ang pisikal na puwang na magagamit para sa bomba at motor nito. Kung ang espasyo sa sahig ay limitado, ang isang vertical pump ay maaaring ang tanging mabubuhay na pagpipilian.

• Mga katangian ng likido: Isaalang-alang ang uri ng likido na pumped (hal., Malinis na tubig, wastewater, kemikal, mataas na temperatura na likido). Makakaimpluwensya ito sa materyal na pagpili at uri ng bomba.

• Budget: Suriin ang paunang gastos sa pagbili, mga gastos sa pag-install, at pangmatagalang gastos sa pagpapatakbo at pagpapanatili.

Kailan pumili ng isang pahalang na bomba Pumili ng isang pahalang na bomba kung kailan:

• Ang espasyo sa sahig ay hindi isang limitasyong kadahilanan.

• Ang mapagkukunan ng likido ay nasa o sa itaas ng lokasyon ng bomba.

• Ang kadalian ng pagpapanatili at pag -aayos ay isang pangunahing prayoridad.

• Ang application ay nangangailangan ng isang maraming nalalaman, karaniwang solusyon sa paglipat ng likido.

Kailan pumili ng isang patayong bomba Pumili ng isang patayong bomba kung kailan:

• Limitado ang puwang ng sahig.

• Ang mapagkukunan ng likido ay nasa ilalim ng bomba (hal., Malalim na balon, sump).

• Ang NPSH ay isang kritikal na pag-aalala, tulad ng may mataas na temperatura na likido.

• Ang bomba ay kailangang malubog para sa application (hal., Kanal, wastewater).

Mga tip sa pagpapanatili para sa parehong uri ng mga bomba

Pangkalahatang Mga Patnubay sa Pagpapanatili

Hindi mahalaga ang uri ng bomba, ang pare -pareho na pagpapanatili ay mahalaga para sa kahabaan ng buhay at kahusayan. A Preventive Maintenance Iskedyul dapat palaging maitatag, kabilang ang pang -araw -araw, lingguhan, at buwanang mga tseke. Kasama sa mga pangunahing gawain:

• Visual Inspection: Regular na suriin para sa mga pagtagas, hindi pangkaraniwang mga ingay, at labis na panginginig ng boses. Ito ay madalas na ang mga unang palatandaan ng isang problema.

• Lubrication: Tiyakin na ang lahat ng mga bearings at paglipat ng mga bahagi ay maayos na lubricated ayon sa mga rekomendasyon ng tagagawa. Ang over-lubricating ay maaaring maging masisira tulad ng under-lubricating.

• Pagmamanman ng pagganap: Panatilihin ang isang log ng mga pangunahing sukatan tulad ng daloy ng rate, presyon, at temperatura . Ang pagbabago sa mga pagbabasa na ito ay maaaring magpahiwatig ng isang napapailalim na isyu.

• Suriin ang mga seal at gasket: Suriin ang mga seal at gasket para sa anumang mga palatandaan ng pagsusuot o pagtagas at palitan ang mga ito kaagad upang maiwasan ang pagkawala ng likido at pinsala sa system.

• Kalinisan: Panatilihing malinis ang bomba at ang nakapalibot na lugar upang maiwasan ang pagbuo ng dumi at mga labi na maaaring makapasok sa bomba at maging sanhi ng mga clog o pinsala.

Tukoy na mga tip para sa mga pahalang na bomba

Ang disenyo ng mga pahalang na bomba ay ginagawang simple ang mga ito upang mapanatili.

• Alignment: Regular na suriin at iwasto ang pagkakahanay ng bomba at motor. Ang misalignment ay isang pangkaraniwang sanhi ng panginginig ng boses, napaaga na pagsusuot ng tindig, at pagkabigo ng selyo.

• Foundation at Baseplate: Tiyakin na ang baseplate at pundasyon ng bomba ay ligtas at antas. Ang paggalaw o isang maluwag na pundasyon ay maaaring humantong sa misalignment at panginginig ng boses.

• NPSH: Bigyang -pansin ang panig ng pagsipsip ng bomba. A Clogged strainer or a Bahagyang sarado na balbula maaaring paghigpitan ang daloy at maging sanhi ng cavitation, na humahantong sa ingay at pinsala sa impeller.

Tukoy na mga tip para sa mga vertical na bomba

Ang pagpapanatili ng mga vertical na bomba ay nagtatanghal ng mga natatanging hamon dahil sa kanilang oryentasyon at lokasyon.

• Perpendicularity ng baras: Patunayan na ang baras ay perpektong patayo. Ang anumang runout o misalignment ay maaaring maging sanhi ng labis na panginginig ng boses at pinsala sa mga bearings.

• Pagdadala ng pagpapadulas: Bigyang-pansin ang sistema ng pagpapadulas, lalo na para sa mga oil-lubricated vertical pump. Ang motor ay dapat na perpektong patayo upang matiyak na maayos ang langis ng langis.

• Mga sangkap na nalubog: Para sa mga nabubu o malalim na bomba, ang pagpapanatili ay mas kumplikado dahil ang bomba ay dapat na hilahin mula sa mapagkukunan ng likido. Ito ay madalas na nangangailangan ng dalubhasang kagamitan at kadalubhasaan.

• Foundation at Grouting: Tiyakin na ang pundasyon at grouting ng bomba ay matatag at ligtas. Ang isang matatag na pundasyon ay kritikal para sa pag -minimize ng panginginig ng boses at maiwasan ang pagkasira ng istruktura sa bomba.
